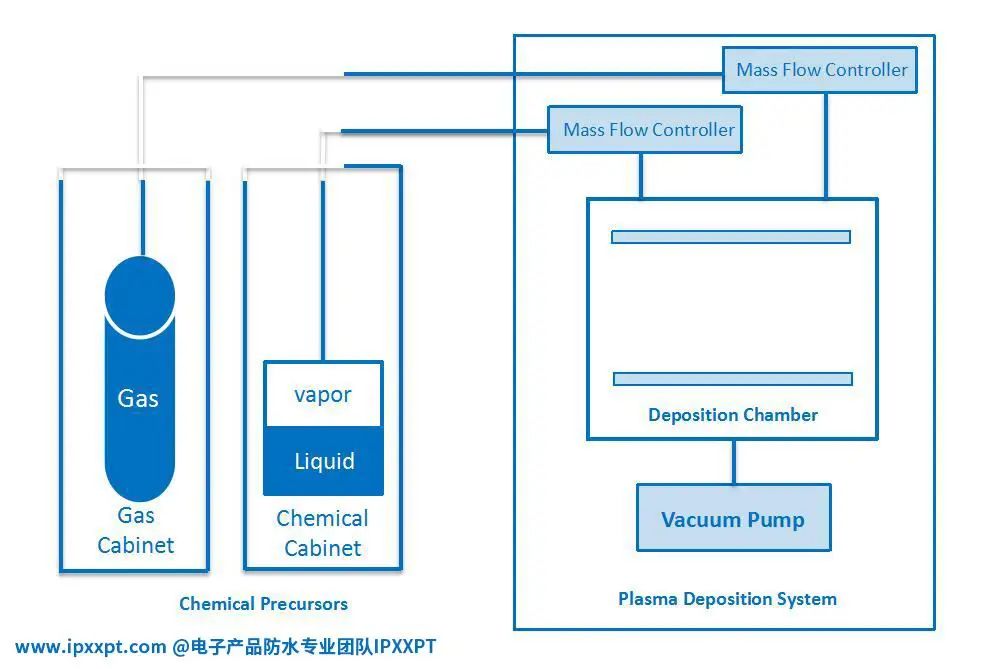

PECVD納米鍍膜技術,主要是為處于復雜應用環境中的電子產品制備高性能、多功能的納米薄膜。




隨著電子產品向著輕薄化、精細化的方向快速發展,其內部的關鍵模組和精密器件對光學性能、導電性能、信號通過率以及水汽阻隔率等特性提出了越來越高的要求。面對這些挑戰,傳統的防護方法,比如通過結構密閉或噴涂化學涂層,已不能滿足電子產品對防水、防腐蝕等更高級別防護的需求。

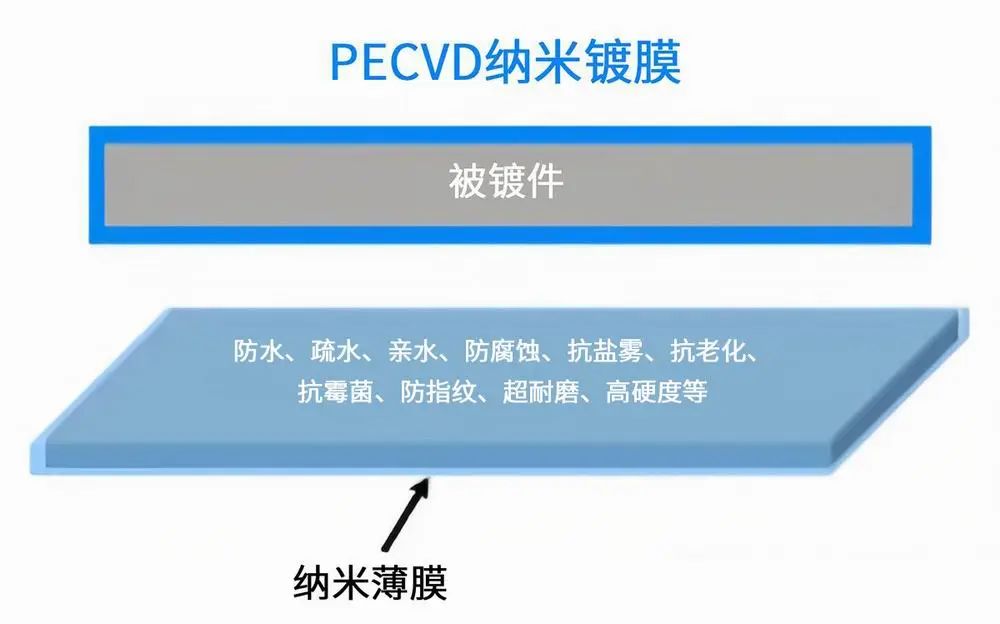

PECVD納米鍍膜技術能夠?qū)Σ牧显诜肿訉由踔猎訉舆M(jìn)行排列組合,在電子元器件表面形成致密的高性能、高質量的薄膜結構,從而實現防水、疏水、親水、防腐蝕、防指紋、抗鹽霧、抗老化、抗霉菌、超耐磨、高硬度等多種功能。
