很多時候一款產品需要做防水,結構“攻城獅”們就忙得焦頭爛額,為了不耽誤工期,為了能通過驗貨,多少日日夜夜奮斗在一線,研究各種模具,滿腦子注塑、密封、排氣,各種膠墊、導流、散熱、變形、開模成本等。如何讓產品防水工藝更簡單,需要我們?nèi)ニ伎?、大膽嘗試。綜合各種防水方案的優勢,才能事半功倍的達成防水目標。


1. 結構防水

    結構防水是電子產品防水最為傳統的模式,也是大多數工程師們最先想到的辦法。

主旨:疏水,導流,外部封裝與內部電氣部分的有效隔離。

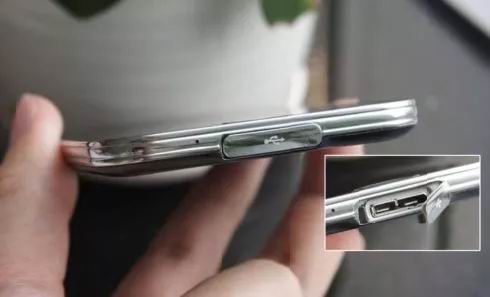

要點:產品的模具設計以及各種封堵,當然越是復雜模具的成本也不便宜。比如前幾年部分防水手機在設計耳機孔,充電口時候采用防水蓋等設計方法,就是從外部著手去堵水,從而達到防水的目的。


    即便是從結構上做很多的改變依然無法更好的阻止水氣的浸入,因為電子產品特別是手機、耳機類使用非常頻繁,使用者對外觀的破壞(人為或非人為)都是隨時存在的,外觀在使用過程中也會存在著自身變形的風險,外觀結合處的縫隙也會隨之變形,成為潛在的擔憂。

2. 灌封防水

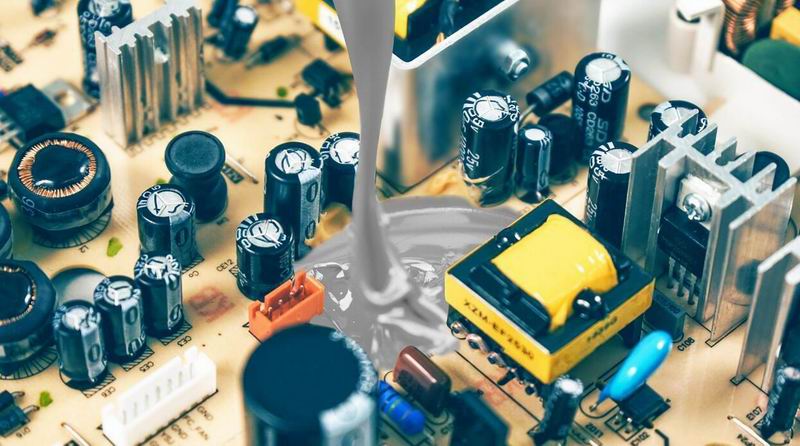

    灌封方式防水目前常采用環氧樹脂灌封膠,是用于電子產品模組的灌封,可以將整個PCB板包裹其中,從而起到防水、防潮、防鹽霧、防霉菌、抗震、抗外力沖擊等。

優點:具有本體強度高、粘接力強、耐候性好、收縮率低、絕緣強度高、無毒環保等特性,灌封后能在-45-120℃間穩定的機械和電氣性能。能對電路板全方位保護,極大提高電路板的使用壽命。

缺點:同時也存在一些比較致命的問題,比如PCB板的散熱將會非常受影響,最麻煩的是產品幾乎沒有返修的可能,或者說返修成本過高。


3.  三防漆防水

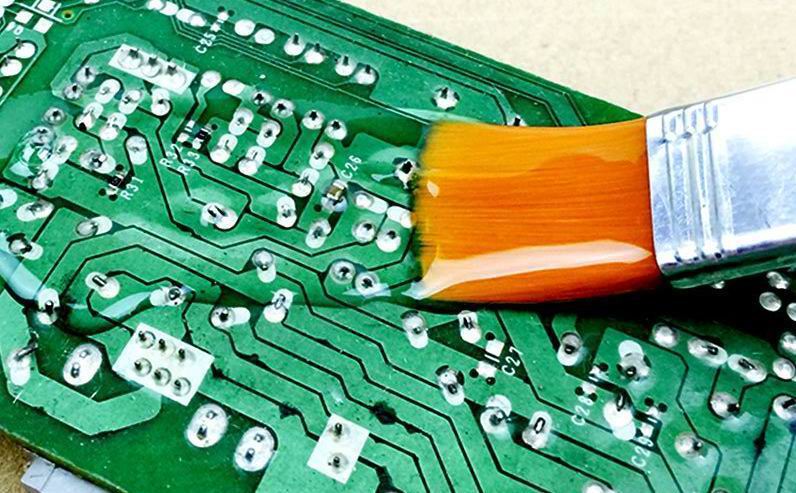

    三防漆也叫線路板保護油、披覆油、防水膠、絕緣漆、防潮漆,三防漆類產品防水效果并不好,主要有以下幾方面缺點:

(1)普遍比較厚,散熱不好,粘稠度高;

(2)三防漆涂覆固化的這層膠膜只能防護潮氣和少量的水份;

(3)不抗摔、不抗振動,受外力沖擊容易剝落;

(4)目前很多三防漆依然使用揮發性溶劑,對人體與環境有很大傷害。

    但是如果只要起到一個最基本的防護作用,是可以選用三防漆防護。


4. PECVD納米鍍膜

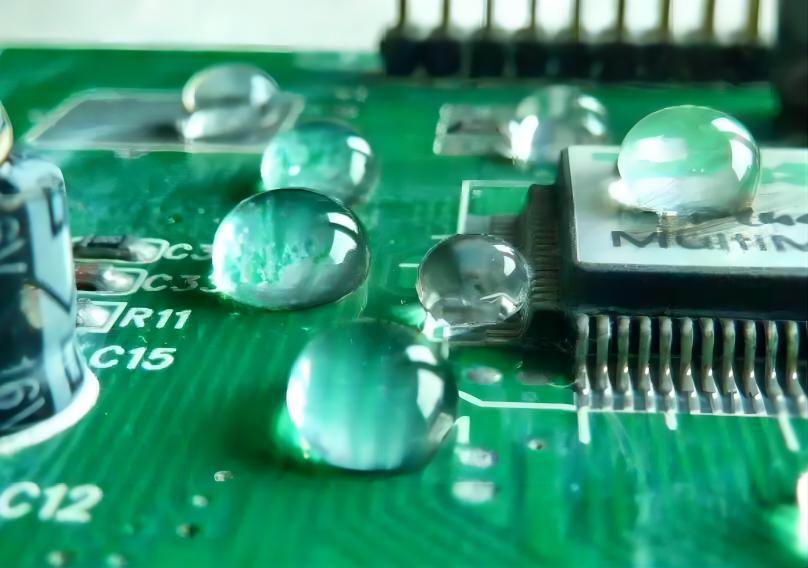

    PECVD納米鍍膜利用微波或射頻等能量使含有薄膜成分元素的氣體電離,產生高化學活性的等離子體,在待鍍物件上沉積出具有所需功能的薄膜。

優點:膜層致密,無針孔,僅通過納米級膜層即可實現優異的防護性能,并且制備過程自動化程度高,制備效率高。適合輕薄設計的電子消費品。不影響其散熱、不阻擋信號,且能對電子消費品整機進行防護。

缺點:(1)鍍膜設備復雜昂貴,設備生產成本較高;(2)鍍膜設備的維護技術門檻較高。

    PECVD納米鍍膜通常采用駐場加工外發加工。


    在選擇防水設計方案時,需綜合考慮產品的使用場景、成本預算、技術要求等因素。結構防水和灌封防水是較為傳統的方案,但各有利弊;三防漆防水適用于基本防護需求;PECVD納米鍍膜則是一種新型的高效防水技術,尤其適用于輕薄電子產品,防水等級可達IPX8級。在實際應用中,可根據具體情況靈活選擇或結合多種方案以達到最佳防水效果。
