PECVD納米鍍膜技術以其精準控制膜層厚度、膜層性能更優、繞鍍性能更好以及廣泛適用性，正逐步引領電子產品防護領域的革新。

一、革命性防護，降低結構成本

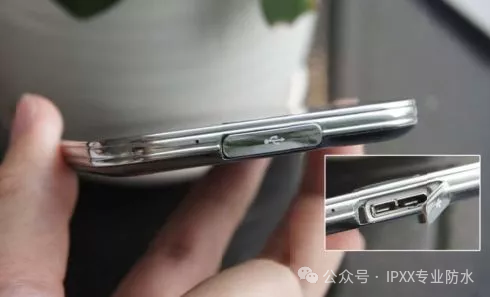

電子產品防護一直面臨結構防護成本高昂、可靠性有限的挑戰。然而，隨著PECVD納米鍍膜技術的引入，這一局面得以根本改變。該技術能在微觀層面實現對電子產品的整體包裹，從而簡化結構設計和密封輔料的使用，不僅增強了產品的耐候性和環境適應力，還顯著降低了整體成本。

二、滿足客戶需求，實現成本優化

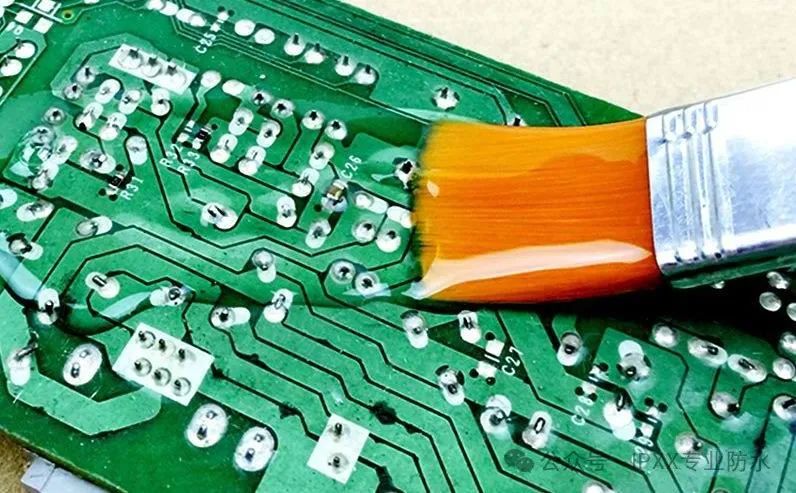

PECVD技術憑借其高度的靈活性和可定制性，能夠根據客戶的實際需求，提供與傳統三防漆相近甚至更優的綜合成本方案。這種技術上的突破，使得電子產品制造商能夠在提升產品質量的同時，有效控制成本。

三、PECVD與派瑞林：成本與技術的新選擇

與傳統的派瑞林鍍膜相比，PECVD技術在成本效率上展現出明顯優勢。派瑞林技術雖成熟，但在復雜結構件的涂層均勻性和生產效率上存在局限。PECVD技術通過低溫沉積過程，不僅避免了高溫對敏感電子元件的損害，還實現了更高的沉積速率與膜層均勻性，顯著提升了生產效率。這也是國際科技巨頭紛紛選擇在新一代產品上采用PECVD技術取代派瑞林技術的重要原因之一。這一轉變不僅體現了科技發展的方向，也為電子產品制造商帶來了更加經濟高效的解決方案。
