在LED顯示行業,PECVD(等離子體納米鍍膜)新工藝正以其獨特的優勢引領著三防工藝的變革。操作簡單、成本更低、效率更高、品質更佳、更環保,它正在成為行業的新寵。

1.成本更低

   PECVD工藝,免去了涂布三防漆、烘烤等繁瑣工藝和設備,大大節省了人力、電力成本及材料成本,綜合成本優于傳統三防漆方案。

2.提高產線效率

   在SMD工藝后,由PECVD服務商進行鍍膜加工,這樣可以提前準備,不受設備CAPA的限制。

3.品質提高

PECVD鍍膜均勻分布,無死角,品質有保證。它結合力強,高溫不破壞,不揮發,避免了傳統三防漆易開裂、分層、氣泡的問題。鍍層超薄,不影響散熱,減輕產品重量。PECVD防水可達IPX8,強耐腐蝕性,保證惡劣環境的安全使用。

4.環保保證

   PECVD鍍膜是在低溫真空環境下進行,無味,無污染,材料環保,不含有毒成分。

5.維修方便

   維修時只需更換不良部分,單個保護處理即可,維修更方便。

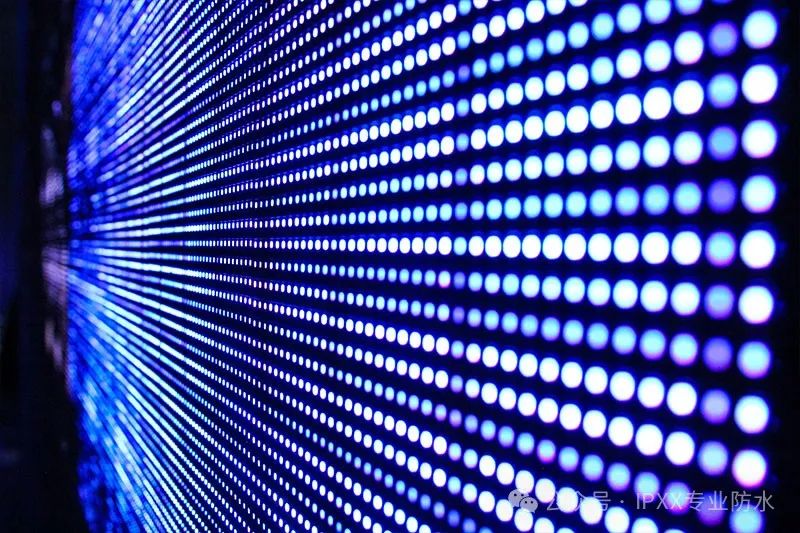

    PECVD新工藝高效高質的增加了LED顯示屏的疏水、防水和抗紫外線能力,提升了電路板和連接接口的防水、防腐蝕、抗老化能力,進一步提高產品的穩定性和可靠性,滿足各種惡劣環境的使用需求。


    趕快選擇PECVD新工藝,體驗科技帶來的改變吧!讓您的LED顯示產品煥發新的光彩,贏得市場的青睞。

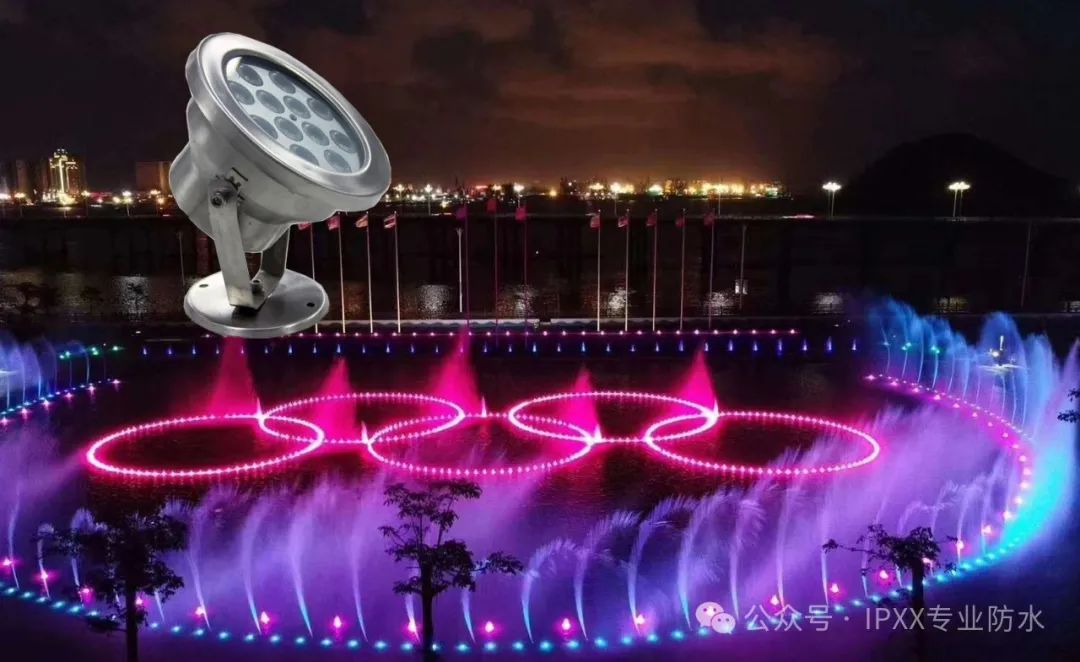

    PECVD鍍膜也會革新LED燈三防工藝......
