PECVD納米鍍膜技術在電子設備保護方面的應用前景

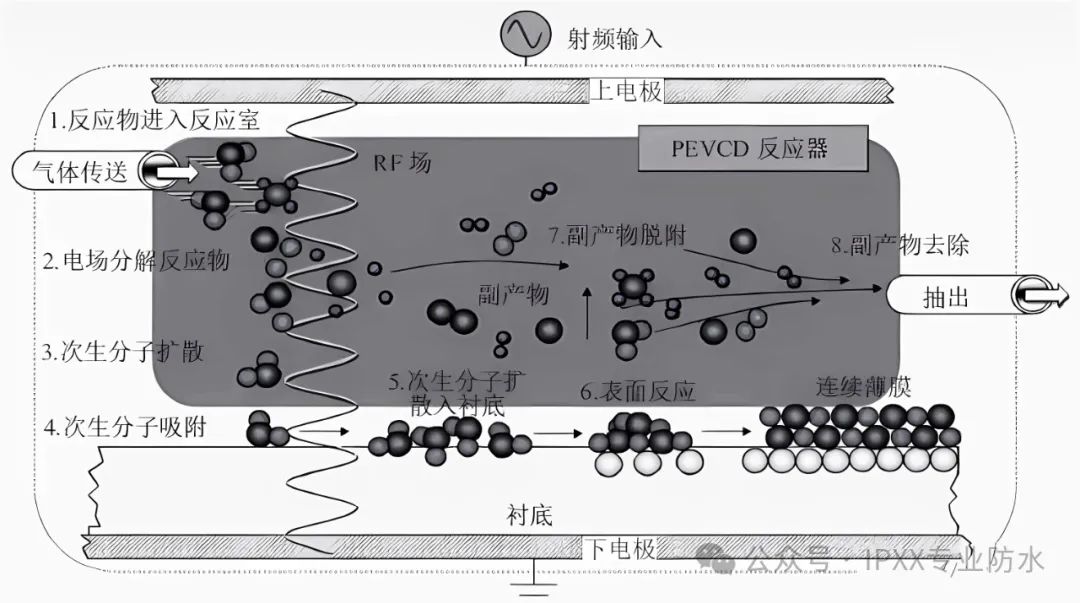

PECVD (等離子增強化學氣相沉積)涂層技術在電子設備保護方面的應用前景非常廣闊。隨著電子設備越來越廣泛地應用于各種環境,包括一些極端或惡劣的條件,對于能夠提供額外保護的涂層技術的需求也在不斷增長。PECVD 技術因其獨特的優勢,為電子設備提供了一種高效、耐用且成本效益高的保護解決方案。
以下是PECVD涂層技術在電子設備保護方面的一些關鍵應用前景:
1.提高可靠性:
PECVD涂層能夠在電子組件周圍形成物理和化學屏障,保護它們免受濕氣、汗水、腐蝕性物質和其他環境因素的影響,從而顯著提高設備的可靠性和使用壽命。
2.環境耐受性:

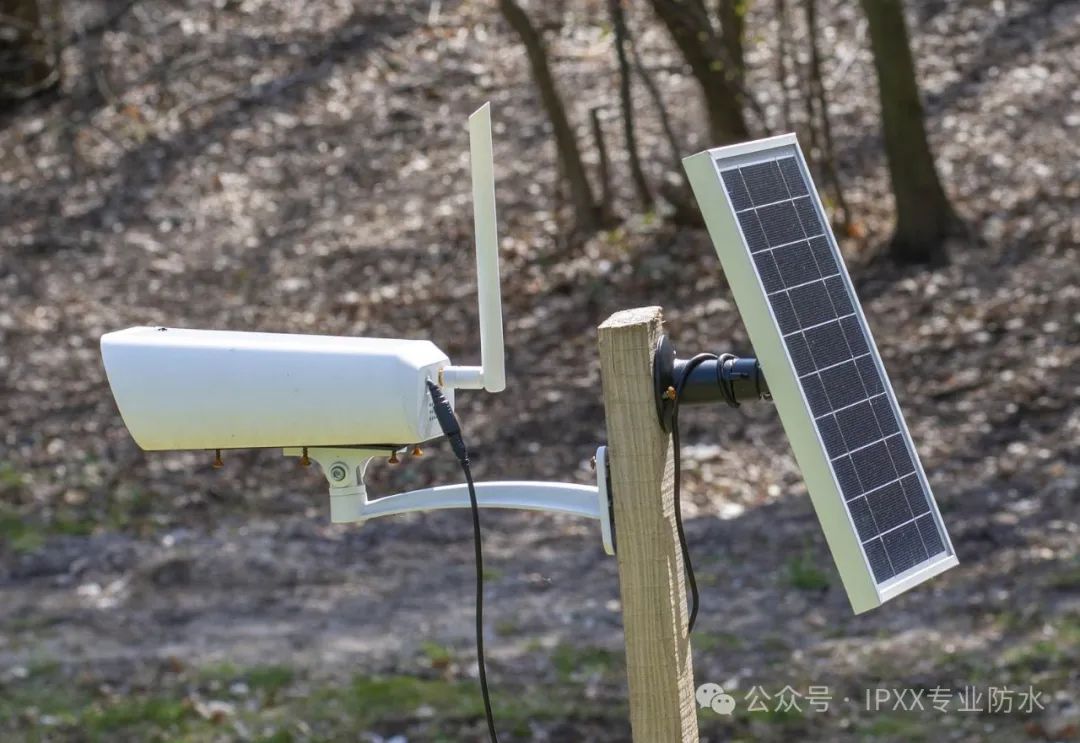

通過在電子設備上施加PECVD涂層,可以增強它們對極端溫度、高濕度和腐蝕性環境的耐受性,這對于在戶外、海洋或工業環境中操作的設備尤為重要。
3.減少維護和維修:
由于PECVD涂層能夠減少環境因素對電子組件的損害,因此可以減少設備的維護和維修需求,從而降低長期的運營成本。
4.增強功能:
PECVD涂層通常具有高密度和良好的疏水性,它們不會影響電子設備的熱管理、無線通信或電氣互連性能,這意味著設備可以在保持原有功能的同時獲得額外的保護。
5.設計靈活性:
PECVD涂層可以應用于各種復雜的電子組件和裝配,包括那些具有不規則表面或微小特征的部件,這為設備設計提供了更大的靈活性。
6.多層保護:
通過在單一工具中快速切換不同的化學成分,PECVD工藝可以制造高性能的層狀結構,這些多層涂層可以提供額外的保護,防止單一涂層可能出現的缺陷。
7.成本效益:
與傳統的涂層方法相比,PECVD涂層可以更薄,減少了材料使用量,同時簡化了制造過程,降低了整體成本。
8.廣泛應用:
PECVD涂層技術不僅適用于消費電子產品,還可以應用于汽車、航空航天、軍事和醫療設備等多個行業,為各種電子設備提供保護。
PECVD 涂層技術在電子設備保護方面展現出巨大的潛力,隨著技術的不斷進步和成本的進一步降低,預計其在各個領域的應用將會越來越廣泛。
