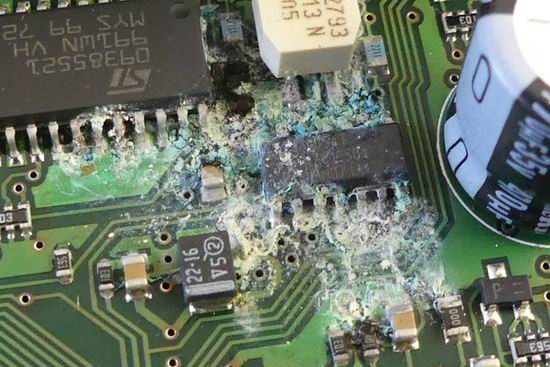

在現代電子產品的制造過程中，電路板的性能穩定性至關重要。然而，電路板常常面臨著來自水分、極端溫度、鹽霧以及化學物質等多種外部因素的挑戰。這些環境因素不僅會降低電路板的表面絕緣電阻，還可能引發金屬生長、銹蝕以及信號中斷等問題，從而嚴重影響電子產品的可靠性和使用壽命。

為了應對這些挑戰，電子消費產品的制造商們紛紛采用護形涂層來提高產品的可靠性。傳統的防護涂層，如丙烯酸、環氧樹脂、聚氨酯和硅酮等，雖然在一定程度上能夠?yàn)殡娐钒逄峁┍Ｗo(hù)，但它們的局限性也顯而易見。涂層厚度不一且偏厚、散熱效果不佳、防水性能有限，以及某些涂漆對人體與環境有危害等問題，使得傳統涂層難以滿足現代電子產品對高性能、高可靠性和環保性的要求。

在這樣的背景下，PECVD（等離子體增強化學氣相沉積）納米鍍膜技術應運而生，為電路板防護帶來了全新的解決方案。PECVD納米鍍膜是一種利用專用涂層設備將涂層原料氣化后沉積到產品上的化學反應鍍膜技術。它以其獨特的防護優點，正在逐步成為電路板防護領域的新寵。

PECVD納米鍍膜技術的優勢

1、無孔不入的敷形能力

PECVD納米鍍膜由活性小分子在基材表面“生長”出敷形的聚合物薄膜。由于是在真空條件下形成的，它能夠涂敷到電路板的各種形狀表面，包括尖銳的棱邊、裂縫和內表面。這種無孔不入的敷形能力，確保了電路板各個部位的全面防護，有效防止了水分、灰塵和污垢等污染物的侵入。

2、真正無針孔的保護層

液態材料源在加熱氣化后，經過高溫裂解成游離的氣相分子。這些分子在真空、室溫條件下瞬間吸附在基板上并聚合成膜，形成氣密性極好的保護膜。由于涂層中不含溶劑，因此避免了溶劑揮發過程中留下的細微針孔問題。這種真正無針孔的保護層，為電路板提供了更加可靠的防護屏障。

3、局部與整體防護的完美結合

PECVD納米鍍膜在常溫下以帶有雙游離基活性單體沉積的方式形成。單體首先沉落附著在印制板組件基體上，然后通過活性鍵的鍵合連成一片，形成一個整體膜層。這種沉積方式使得涂敷層的各點成為一個獨立的保護點，當局部涂層損壞時，不會嚴重影響其周邊區域涂層的防護性。同時，各點又通過化學鍵連接在一起，形成整體，進一步增強了其防護性能。

4、薄涂層與高效散熱

PECVD納米鍍膜厚度很薄，不影響散熱和信號傳輸，不增加產品重量。薄涂層利于熱量的快速消散，確保了電路板在高性能運行下的穩定性和可靠性。

應用案例

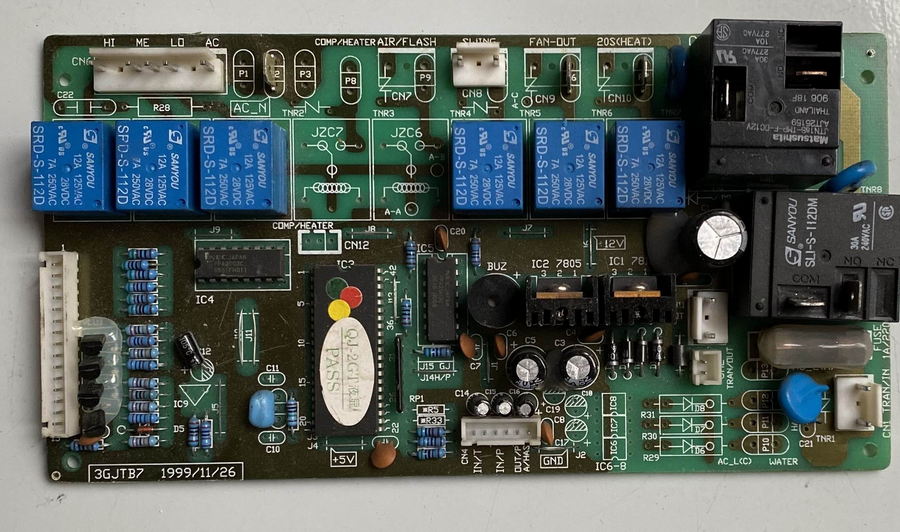

1、空調控制電路板：

空調控制電路板常處于高溫高濕高鹽霧的環境中，這些極端條件極易導致電路板表面絕緣電阻下降，引發電路短路和信號中斷等問題。采用PECVD納米鍍膜后，電路板表面形成了一層堅韌且致密的保護膜，能夠有效抵御高溫、高濕和高鹽霧的侵蝕，確保電路板在極端環境下的穩定性和可靠性。

2、智能門鎖電路板：

智能門鎖電路板經常面臨潮濕和鹽霧腐蝕的威脅，這些環境因素會加速電路板的老化和損壞，降低門鎖的安全性和可靠性。通過應用PECVD納米鍍膜，電路板表面形成了一層防腐蝕的保護層，能夠有效抵御潮濕和鹽霧的侵蝕，延長電路板的使用壽命，確保智能門鎖的安全性和穩定性。

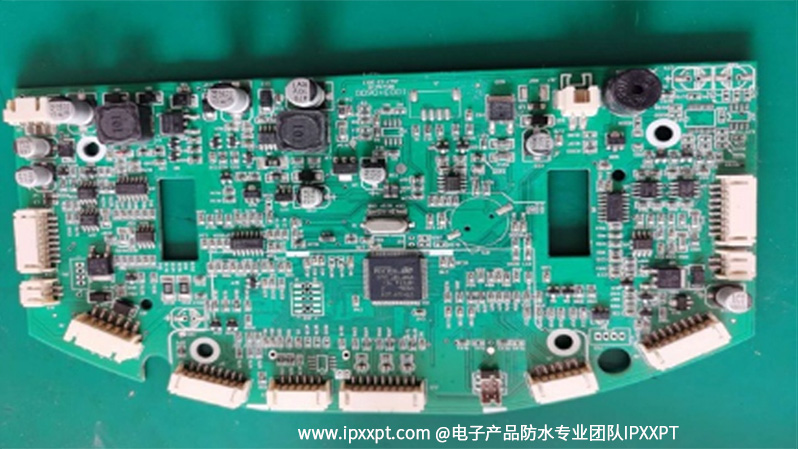

3、掃地機電路板：

掃地機經常工作在潮濕甚至有污水的環境中，電路板容易受潮和污染，導致電路短路和性能下降。采用PECVD納米鍍膜后，電路板表面形成了一層光滑且不易沾污的保護膜，能夠有效防止水分和污垢的附著，提高電路板的防水性能和清潔，確保掃地機的穩定運行。

PECVD納米鍍膜以其獨特的防護優點和卓越的性能表現，在電路板防護領域展現出了廣闊的應用前景。在極端環境下，PECVD納米鍍膜能夠?yàn)殡娐钒逄峁┛煽康姆雷o(hù)屏障，確保電子產品的穩定性和可靠性。隨著技術的不斷進步和成本的進一步降低，PECVD納米鍍膜有望在更多領域得到廣泛應用，為電子產品的小型化、輕量化、高可靠性和環保性提供堅實的保障。
