納米薄膜是由納米量級的晶粒排列組合構成的薄膜材料，其晶粒之間的間隙非常小，具有一定的光學性能、力學性能、電磁學性能、化學性能等，兼具傳統復合材料和現代納米材料的優異性能，被廣泛應用于制造業領域。

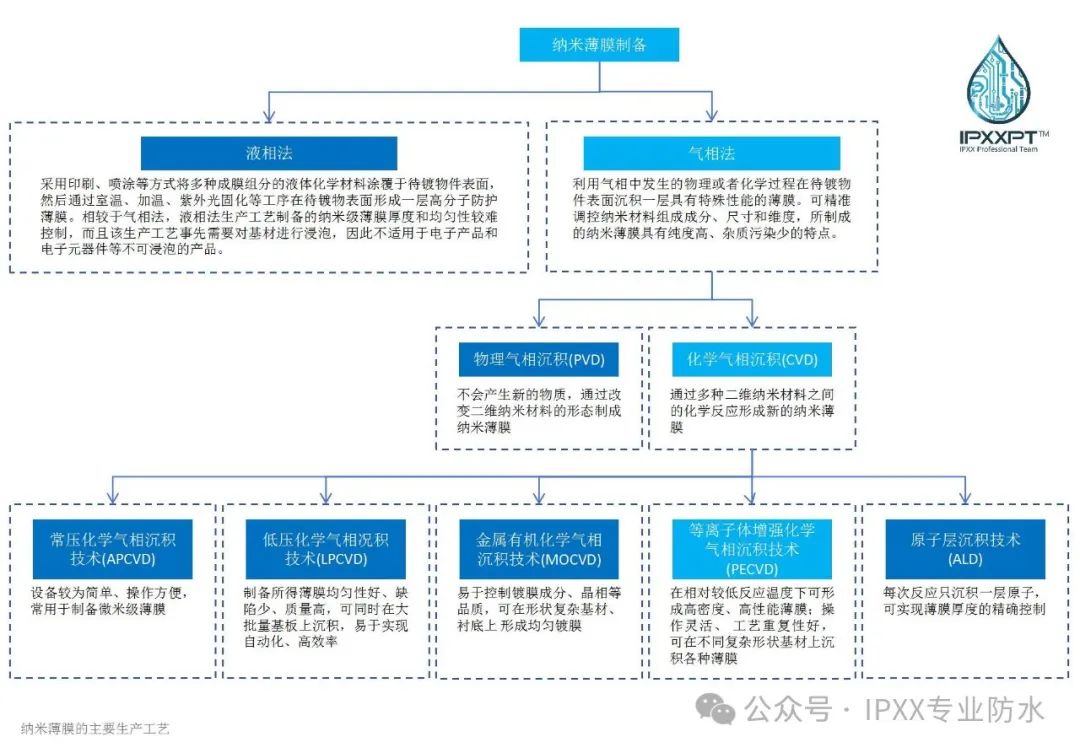

    納米薄膜的生產工藝主要包括氣相法和液相法：

    氣相法生產工藝是指利用氣相中發生的物理或者化學過程在待鍍物件表面沉積一層具有特殊性能的薄膜，可劃分為物理氣相沉積和化學氣相沉積。

    其中物理氣相沉積生產工藝不會產生新的物質，通過改變二維納米材料的形態制成納米薄膜；化學氣相沉積生產工藝是通過多種二維納米材料之間的化學反應形成新的納米薄膜。

    氣相法生產工藝可精準調控納米材料組成成分、尺寸和維度，所制成的納米薄膜具有純度高、雜質污染少的特點。

    液相法生產工藝首先采用印刷、噴涂等方式將多種成膜組分的液體化學材料涂覆于待鍍物件表面，然后通過室溫、加溫、紫外光固化等工序在待鍍物表面形成一層高分子防護薄膜。

    相較于氣相法，液相法生產工藝制備的納米級薄膜厚度和均勻性較難控制，而且該生產工藝事先需要對基材進行浸泡，因此不適用于電子產品和電子元器件等不可浸泡的產品。

    根據反應條件以及使用材料的不同，化學氣相沉積技術可劃分為五類：等離子體增強化學氣相沉積(PECVD)、常壓化學氣相沉積技術(APCVD)、低壓化學氣相沉積技術(LPCVD)、金屬有機化學氣相沉積技術(MOCVD)、原子層沉積技術(ALD)。其中 PECVD 工藝重復性好，操作方法靈活，可以應用于各種復雜形狀的基板，其制成的 PECVD 薄膜具有高致密性和高性能，下游主要應用于消費電子、光伏、半導體等領域。

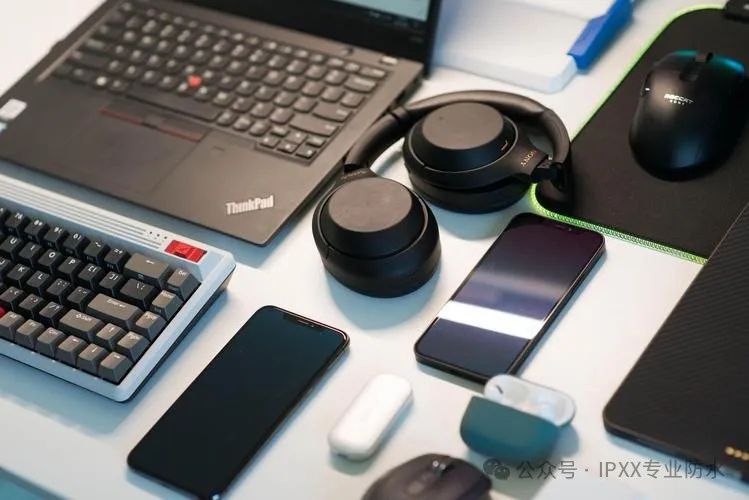

    PECVD薄膜具有不規則的三維交聯網狀結構，由有機高分子材料通過聚合反應制備而得。相較于普通聚合物薄膜，PECVD 薄膜功能豐富，具有結合力高、適用范圍更廣、鍍層厚度更薄等優良性能，可根據下游需求定制出具有防護、透光、減阻等不同特性的材料，目前被 廣泛應用于消費電子領域，主要包括手機、耳機、可穿戴設備、無人機等。
